ВТОРОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (Периодичность 240 мото-часов (500 мото-часов))
При ТО-2 выполняют операции ЕТО и ТО-1, а также дополнительно проверяют плотность электролита в аккумуляторной батарее и при необходимости подзаряжают ее; проверяют и при необходимости регулируют зазоры между клапанами и коромыслами механизма газораспределения дизеля, муфту сцепления увеличителя крутящего момента, тормоза увеличителя крутящего момента и карданной передачи, муфту сцепления основного дизеля и привода вала отбора мощности, муфту управления поворотом, тормозную систему колесных тракторов, сходимость и наибольшие углы поворота направляющих колес трактора, механизм рулевого управления, подшипники шкворней поворотных кулаков переднего моста, осевой зазор подшипников направляющих колес, натяжение гусениц и шплинтовку пальцев, полный ход рычагов и педалей управления, усилие на ободе рулевого колеса, на рычагах и педалях управления. Также заменяют масло согласно таблице смазывания; очищают центробежный масляный фильтр; проверяют наружные резьбовые и другие соединения трактора и при необходимости подтягивают их; промывают смазочную систему дизеля; проверяют мощность дизеля.
Замена моторного масла. Перед заменой масла дизель предварительно прогревают для обеспечения более полного слива отработавшего масла из системы. Затем открывают пробку маслоналивной горловины дизеля, подставляют под спускное отверстие поддона картера ванну для сбора отработавшего масла и вывинчивают спускную пробку, принимая при этом необходимые меры предосторожности, чтобы избежать ожогов кожи от попадания на нее струи горячего масла. Пока происходит постепенный сток масла из дизеля, проводят обслуживание центробежного маслоочистителя (очистку ротора от отложений) и масляных фильтров (очистку наружной поверхности фильтрующих элементов или их замену). Промывают спускную пробку в керосине или дизельном топливе, затем после окончания слива отработавшего масла завинчивают спускную пробку и заправляют смазочную систему свежим моторным маслом соответствующей марки.

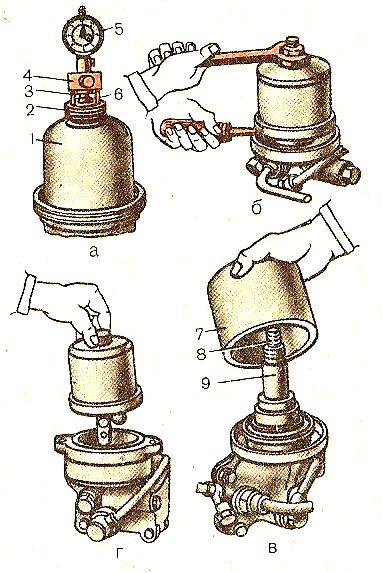

Очистка ротора. Внутреннюю полость ротора центробежного маслооч
истителя и поверхность масляных фильтров очищают от отложений и загрязнений при ТО-1 и при замене моторного масла.тПри очистке ротора снимают колпак и ротор маслоочистителя. Колпак вновь устанавливают на место, не закрепляя его, для предохранения внутренней полости корпуса маслоочистителя от попадания пыли и грязи. Ротор разбирают осторожно. Очищают скребком внутреннюю поверхность ротора и его крышки от отложений. Тщательно промывают все детали ротора в чистой промывочной жидкости. Отверстия форсунок прочищают медной или латунной проволокой. При сборке ротора проверяют уплотнительное кольцо на отсутствие повреждения и смазывают его солидолом, а также следят за совпадением меток на крышке и на роторе. Гайку крепления крышки ротора осторожно затягивают с моментом 20-40 Н·м. После установки собранного ротора на ось проверяют легкость вращения ротора (от руки он должен вращаться легко, без заеданий). При установке колпака маслоочистителя тщательно проверяют правильность укладки прокладки в корпусе, а также отсутствие ее повреждений. После сборки маслоочистителя проверяют его работу по продолжительности вращения ротора после остановки дизели. Для проверки ротора маслоочистителя увеличивают частоту вращения коленчатого вала прогретого дизеля до максимальной и выдерживают такой режим работы в течение 2...3 мин. Затем выключают подачу топлива, останавливают дизель и после этого на слух или при помощи стетоскопа определяют продолжительность вращения ротора до полной остановки. При нормальном вращении ротора в течение 30... 60 с хорошо слышен постепенно уменьшающийся шум вращающегося ротора.
Уровень масла в топливном насосе и корпусе регулятора проверяют вывинтив контрольную пробку. Если уровень масла ниже кромки отверстия для контрольной пробки, вывинчивают пробку наливного отверстия и дозаправляют масло в корпус.
Проверка теплового зазора в газораспределительном механизме.
Двигатель работает в нормальном мошностном режиме, если впускные и выпускные клапаны открываются и закрываются в соответствии с диаграммой фаз газораспределения (угол поворота коленчатого вала) и при этом обеспечивается плотное прилегание тарелок клапанов к седлам. Выполнение этих условий зависит от величины теплового зазора в газораспределительном механизме, который в процессе эксплуатации увеличивается.
При уменьшенном зазоре тарелки клапанов неплотно прилегают к седлам, что приводит к выгоранию фасок клапанов и седел и нарушению герметичности цилиндров. Внешний признак неисправности — уменьшение мощности двигателя.

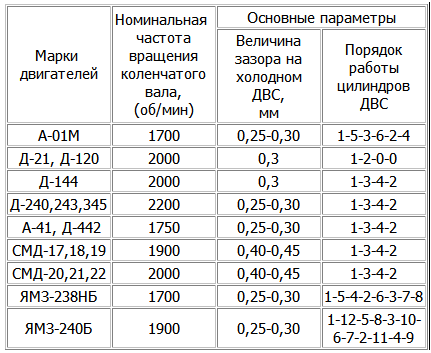

При увеличенном зазоре сокращается продолжительность нахождения клапанов в открытом состоянии. В результате возрастает ударная нагрузка на сопряжение седло—клапан и происходит интенсивный износ бойка коромысла и стержня клапана. Внешний признак неисправности — повышенный металлический стук в газораспределительном механизме. Номинальный тепловой зазор (зазор между бойком коромысла и торцом стержня клапана) должен соответствовать значениям, приведенным в таблице.
Очистите от загрязнений обтирочной ветошью крышки головок цилиндров и снимите их. При необходимости подтяните
крепления головок к блоку цилиндров и стоек коромысел к головкам.
Медленно проворачивая коленчатый вал двигателя, установите поршень первого цилиндра в положение конца такта сжатия (ВМТ). Для этого вставьте шпильку

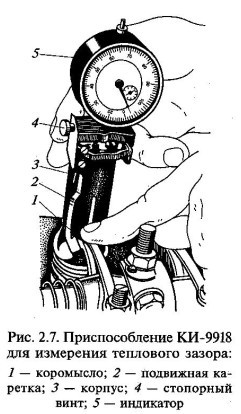

в отверстие картера маховика. Установите величину теплового зазора, используя приспособление КИ-9918 (рис. 2.7), следующим образом:
• перевести отжимным кулачком подвижную каретку приспособления н нижнее положение; установить и закрепить стопорным винтом 4 индикатор 5 (ИЧ-10) в корпусе 3 с натягом, при этом стрелка индикатора должна отклониться на 5 — 10 делений;
• установить приспособление на тарелку клапана и отжимным кулачком перевести подвижную каретку 2 в верхнее положение. Приспособление должно быть зажато между тарелкой клапана и коромыслом /, а усики подпружиненной подвижной каретки прижаты к бойку коромысла;
• прижать пальцем боек коромысла к торцу стержня клапана, установить «0» шкалы индикатора напротив стрелки и отпустить коромысло;
• провернуть коленчатый вал двигателя на два оборота и зафиксировать показания индикатора. При наличии зазора стрелка индикатора остановится в положении, которое будет соответствовать наибольшему зазору.
Последовательно проворачивая коленчатый вал, измерьте аналогично зазоры клапанов остальных цилиндров в соответствии с порядком их работы.

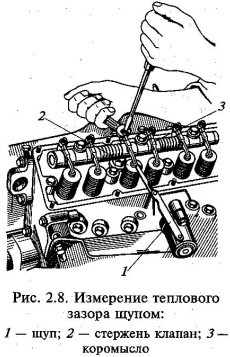

При отсутствии приспособления КИ-9918 измерьте величину зазора с помощью щупов из набора № 2 (рис. 2.8). Щуп, толщина которого минимальна, должен свободно проходить между бойком коромысла 3 и торцом стержня 2 клапана, а толщина которого максимальна — плотно, с усилием. Результаты измерений сравните с величиной номинального зазора (см. таблицу). При их несоответствии зазор необходимо отрегулировать.
Проверка и регулировка муфты сцепления трактора. Осуществляют пуск дизеля. Включают рабочую передачу и устанаачивают среднюю частоту вращения коленчатого вала. При движении по ровному горизонтальному участку полностью затормаживают трактор, не выключая сцепление. Если дизель при этом остановится, значит сцепление работает нормально. Если же дизель только снизит частоту вращения коленчатого вала и будет продолжать работать, то это указывает на пробуксовывание дисков сцепления.
Останавливают трактор и дизель, открывают люк и проверяют состояние сцепле
ния. Наличие дыма, чрезмерный нагрев корпуса и специфический запах жженых фрикционных накладок свидетельствуют о пробуксовывании дисков.
Проверку и регулирование сцепления проводят по следующим параметрам:
зазору между отжимными рычагами (упорным кольцом отжимных рычагов) и упором отводки (выжимным подшипником);
свободному и полному ходу педали.

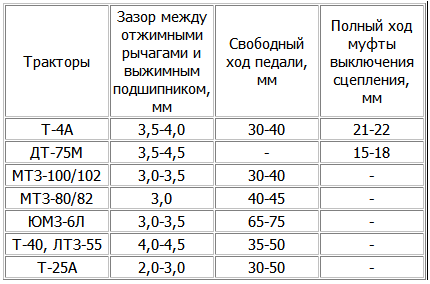

Сцепление проверяют и регулируют следующим образом. Определяют разницу в зазорах между отжимными рычагами и упором отводки (выжимным подшипником). При наличии упорного кольца отжимных рычагов (тракторы Т-150, Т-150К, Т-4А) проверяют равномерность зазоров между отжимными рычагами и кольцом, а также одновременность соприкосновения отжимных рычагов с кольцом при выключении сцепления. Если разница в расположении рабочих поверхностей лапок рычагов относительно вертикальной плоскости превышает 0,5 мм, необходимо выровнять их, руководствуясь данными, приведенными в таблице.
Если после выравнивания отжимных рычагов зазор не соответствует данным таблицы, его регулируют изменением длины тяги с помощью регулировочной вилки, отсоединив ее от рычага включения сцепления.
Если отрегулировать зазор изменением длины тяги невозможно, его регулируют перемещением лапок отжимных рычагов в сторону маховика дизеля с помощью нажимных болтов при отпущенных контргайках или расшплитованных корончатых гайках (в зависимости от конструктивных особенностей сцепления).

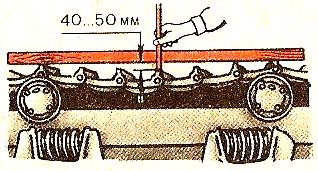

Натяжение гусениц. Провисание гусеничной цепи можно также проверить масштабной линейкой и рейкой. Для этого кладут рейку на наиболее выступающие почвозацепы звеньев, расположенных над поддерживающими роликами, и измеряют расстояние от рейки до поч-возацена наиболее провисшего звена. Если провисание гусеничных цепей трактора Т-4А превышает 50 мм (номинальное значение - 20...30 мм), а тракторов Т-150, Г-130, Т-100М, ДТ
-75В, ДТ-75 MB, ДТ-75М, ДТ-75Н, Т-70С, Т-70В - 70 мм (номинальное значение 40...50 мм), то необходимо натянуть их следующим образом.
У тракторов Т-150 и Т-130 нагнетают в рабочую полость цилиндра гидравлического механизма натяжения пластичный смазочный материал до достижения номинального провисания гусеничной цепи.
У тракторов Т-4А и Т-100МЗ ослабляют зажимные гайки на вилке натяжного колеса и, вращая ключом регулировочный винт, добиваются требуемого натяжения.
У тракторов ДТ-75В, ДТ-75МВ, ДТ-75М, ДТ-75Н, отвернув контргайку и вращая регулировочную гайку, перемещают натяжной болт и вместе с ним натяжное колесо вперед.
У тракторов Т-70С и Т-70В, отвернув контргайку и вращая корпус амортизатора за приваренные к нему скобы, добиваются требуемого провисания гусеничной цепи.

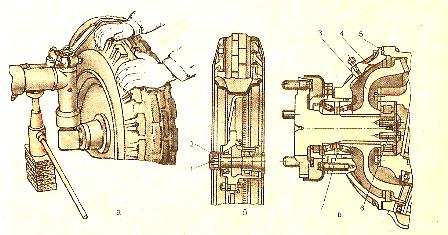

Проверка и регулировка подшипников передних колес универсально-пропашных тракторов. Затормозите задние колеса трактора стояночным (горным) тормозом и поднимите переднее колесо домкратом настолько, чтобы оно не касалось почвы.
Закрепите на цапфе переднего колеса головку индикатора так. чтобы его стержень, соприкоснулся с поверхностью ступицы колеса, и установите ноль шкалы против стрелки. Перемешая руками колесо вдоль оси цапфы, определите зазор в подшипниках. Предельно допускаемый зазор в подшипниках составляет 0,25 мм. Если нет индикатора, то проверьте зазор покачиванием колеса руками так. как это показано на рисунке. Если установлено, что в подшипниках повышен зазор, то следует их отрегулировать.
Регулировка подшипников колес трактора с колесной формулой 4К2. Снимите колпак с прокладкой, после чего проверьте легкость вращения колеса. Если при вращении обнаружите заедания, то найдите и устраните причину, вызвавшую нх.
Расшплинтуйте гайку и, поворачивая колесо (для правильного размещения роликов в обоймах), затягивайте ее до тех пор, пока усилие для вращения колеса за протектор не окажется около 45 Н (не более).
Зашплинтуйте гайку, смажте подшипники и поставьте на место колпак, опустите колесо н уберите домкрат.
В такой же последовательности проверьте и при необходимости отрегулируйте подшнпннкн второго переднего колеса трактора.
Регулировка подшипников колес трактора с колесной формулой 4К4 (на примере трактора МТЗ-82). При правильной регулировке и эксплуатации трактора осевой зазор более 0,3 мм п
оявляется в подшипниках после 5...6 тыс. ч работы, и его устраняют при ремонте трактора. Тем не менее если при проверке до указанного срока будет обнаружен зазор, превышающий норму, то устраните его в такой последовательности.
Отверните гайки и снимите диск вместе с пневматической шиной. Слейте масло из редуктора переднего колеса
Отъедините от корпуса редуктора крышку вместе с ведомой шестерней и подшипниками.
Подтяните до отказа винты. Если они поддаются подтяжке, это значит, что причина повышенного зазора — недостаточно затянутые винты. После этого поставьте снятую часть редуктора на место и вторично проверьте осевой зазор. Если зазор находится в пределах нормы, зафиксируйте винты отгибной пластиной, поставьте на место снятые детали и залейте масло в редуктор.
Если после подтяжки винтов в зазор в подшипниках будет превышать 0,2 мм, то вновь снимите крышку с ведомой шестерней и регулировочные кольца, прошлифуйте наждачной бумагой торец одного из них до нужного значения. После сборки проверьте зазор, зафиксируйте винты отгибной пластиной и залейте масло в редуктор.
